? ? ? ? ?光譜儀廠家告訴你關于直讀光譜儀術語中的的直接光路與間接光路的區別
我們知道直讀光譜儀中直接光路是光經過透鏡聚焦后直接傳導到光室的設計，過程中并不經過光纖。而間接光路則是通過光纖傳導到光柵入射狹縫的另一種方案。一般采用間接光路的直讀光譜儀都是雙光路設計，其中既有直接光路，也包含間接光路。
之所以會有這種區別，根本上是因為直讀光譜儀所采用的CCD最大耐受光強不同。
直接光路與間接光路對比總結表
對比項目 | 直接光路 | 間接光路 |
CCD檢測器 | 可耐受很高光強 | 可耐受光強較低 |
特點 | 激發光經透鏡直接到達光室 | 激發光經光纖到達光室 |
測量方式 | 一次測量可以得出全部數據 | 測量一部分元素，剩下低光強元素需要用直接光路輔助檢測 |
對影響 | 對于儀器機械設計和軟件有較高要求 | 光纖降低光強，能隨意彎曲，相對降低了儀器設計難度 |
配件維護 | 只需保持透鏡清潔，透鏡更換頻率很低，正常使用約5~10年換一次 | 由于光纖經常在強光下照射，光纖有一定使用年限，一般1~2年就要更換一次 |
?
?間接光路的光譜儀所采用的CCD檢測器不能有效區分高光強的激發光。而采用光纖則可以降低部分光強，從而降低對激發源和讀出系統（包括CCD、芯片處理器、數模轉換器等）的要求。

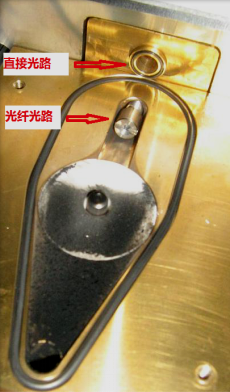

直讀光譜儀簡介光路
由于技術原因，間接光路會有部分光強損失。對于低含量元素來說，通過光纖后的光強會更弱。所以采用間接光路的光譜儀，同時還會用直接光路作為補充，來檢測低含量樣品。
?
直接光路
?但光纖在強光照射下有一定壽命限制，屬于消耗品。為了保證光纖信號采樣良好，而且不被污染，需要在激發源處安裝保護鏡片，使儀器鏡片清洗頻率和更換頻率增高。
以上種種就是直讀光譜儀中關于直接光路和間接光路的區別。
?
