儀器名稱：CX-9600型直讀光譜分析儀
品牌：創(chuàng)想儀器/GLMY ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?型號：CX-9800
波長范圍：130-800nm ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 通道數：全譜檢測

CX-9600全譜直讀光譜儀

CX-9600全譜直讀光譜儀

1.試樣的制備
A.試樣應采用研磨或機加工的方式去除表面的氧化皮、贓垢、鍍層等影響檢測結果的因素，硬度較低的有色金屬不可用研磨的方式去除表面的不良因素，因為在研磨的過程中因有色金屬硬度較低，會把砂輪磨下的碎屑磨進試樣，導致檢測結果出現(xiàn)偏差，如鋁合金，應采用機加工方式制樣。
B.試樣檢測面制備后應平整，以保證試樣被測點到電極保持良好的距離，形成凝聚放電，如果不平整很可能會擴散放電，這樣測出的數據無效。試樣表面紋路要均勻清晰，這樣火花激發(fā)出的點越充分，設備激發(fā)狀態(tài)越好。
C.樣品的大小應符合儀器的檢測要求，過小的樣品可以通過配置專用夾具來實現(xiàn)檢測，但是注意樣品和電極的距離，原則上樣品最小，待測面積不能小于激發(fā)點面積。

D.磨標準樣時不同的鋼種的標塊應用不同的砂輪片面，防止不同鋼種要后的碎屑磨進其他標塊，磨之前應把砂輪片用硬毛刷清理下，有條件最好用新砂輪片。

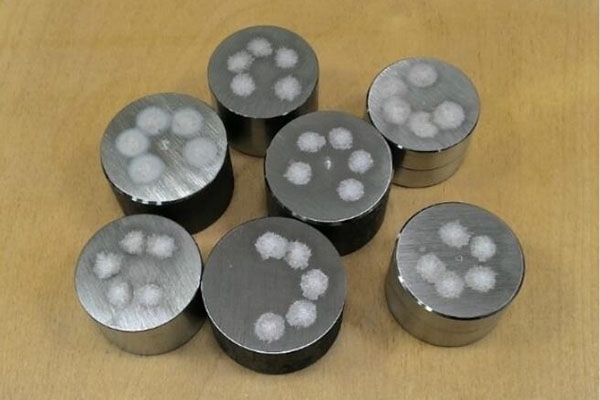

光譜標樣

鋼樣激發(fā)點

2.檢測時應注意的問題
A.聽聲音，如果激發(fā)的聲音較大，有漏氣漏光時，試樣就沒有放好或表面不平整。
B.查看激發(fā)點放電斑點，不同牌號的金屬有不同的激發(fā)點特征，如不銹鋼大多中間發(fā)白有明顯的激發(fā)痕跡，外圈發(fā)黑，且激發(fā)的點較大，這樣就是好的，如果出現(xiàn)小白點或激發(fā)點較小就是不正常。
C.激發(fā)的點不能重疊，每個試樣檢測至少兩次以上，激發(fā)點位置無氣孔、雜質、砂眼等不良現(xiàn)象。
CX-9600全譜直讀光譜儀? 的檢測時很注重細節(jié)的，不管是制樣，檢測試樣，都應注重沒一個細節(jié)。
　??
