光譜儀廠家告訴你直讀光譜儀對線棒材也能精確檢測

?

隨著生產(chǎn)技術(shù)和科研水平的快速發(fā)展，先進(jìn)的分析儀器逐漸取代了化學(xué)法分析棒材在一些領(lǐng)域，利用原子發(fā)射光譜法的直讀光譜儀就是現(xiàn)代檢測棒材的一種常用分析儀器。下面光譜儀廠家就一些線棒材的檢測方法做詳細(xì)的介紹。

在使用直讀光譜儀檢測棒材時(shí)，需要使用適配器進(jìn)行輔助檢測。操作上雖然較簡單，可實(shí)際使用中依舊容易遇到些問題，導(dǎo)致檢測結(jié)果差異很大。下面創(chuàng)想儀器（GLMY）小編將通過具體案例分享關(guān)于直讀光譜儀檢測棒材的方法。

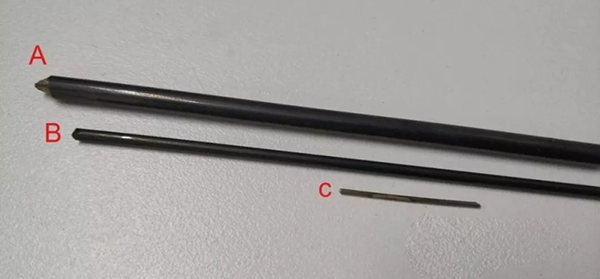

上圖中三種不同粗細(xì)的棒材要使用不同的檢測方法：

?

三種同直徑的棒材

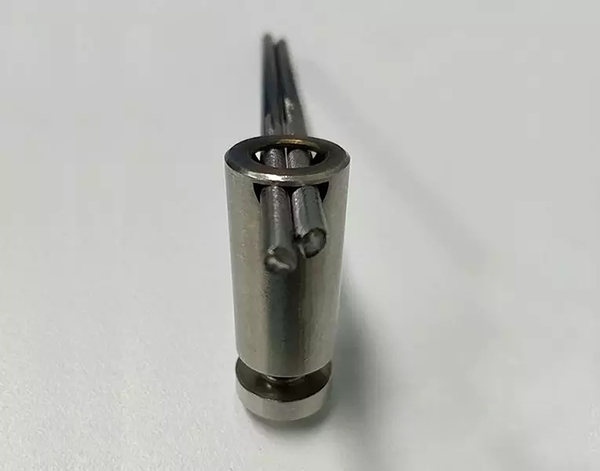

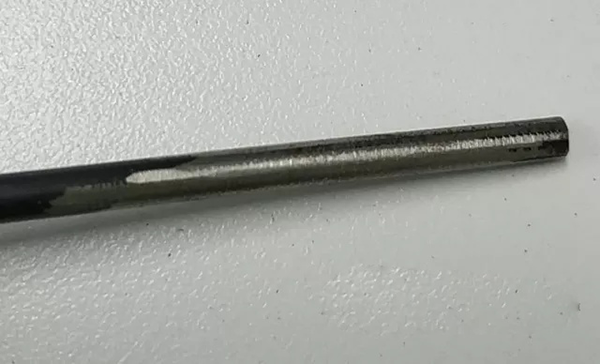

一、首先我們選擇A棒材（直徑4.0mm）。A棒材表面未經(jīng)過打磨，于是我們使用磨樣機(jī)將棒材打磨成圖示的樣子，使之露出金屬光澤。然后將兩根棒同時(shí)塞入適配器中，并進(jìn)行激發(fā)。

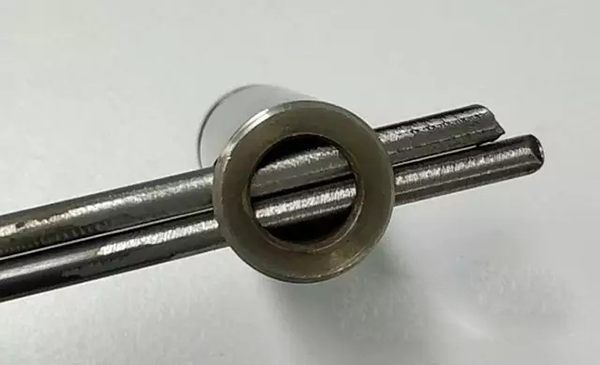

最終檢測結(jié)果并不是很好，試樣沒有有效激發(fā)，產(chǎn)生黃褐色的斑點(diǎn)。在這里，其實(shí)我們在對A棒材檢測時(shí)犯了一個(gè)很大的錯(cuò)誤，他的樣品前處理方式和適配器的選擇都是針對細(xì)棒的，通常直徑在1.0-2.5mm之間的棒材，都可以通過上述手段檢測。然而試樣的直徑達(dá)到4.0mm，端面已經(jīng)完全適應(yīng)檢測需求，而較大的曲率半徑使得檢測面不是一個(gè)平面，導(dǎo)致測樣時(shí)氬氣嚴(yán)重漏氣，最終導(dǎo)致激發(fā)困難，無法準(zhǔn)確檢測試樣。觀察下圖可以明顯的看出漏氣的縫。

那么實(shí)我們對于A棒材該如何操作才能獲得合適的檢測結(jié)果呢？其實(shí)個(gè)很簡單，檢測端面即可。將直徑較粗的棒材磨斷，長度與棒材適配器相同，通常在25mm左右。然后將端面打磨光滑，便可以進(jìn)行正常激發(fā)檢測。

其次，我們來說下對于B棒材的檢測，棒材直徑為2.3mm，我們先采取和檢測A棒材一開始相同的方法，成功獲得準(zhǔn)確的檢測結(jié)果。這也不難解釋，是因?yàn)?/font>較細(xì)的棒材我們是可以采用與線材相同的檢測方法并獲得有效的檢測結(jié)果的。 ? ?

最后，我們來來說下C棒材的檢測，可以看到C棒材非常的纖細(xì)，直徑僅僅只有1.0mm。我們發(fā)現(xiàn)對于這個(gè)直徑的棒材很難進(jìn)行打磨，一磨就會斷。

那這種情況如何解決呢？很簡單。我們只要采用與檢測線材相同的方式，不打磨樣品表面（因?yàn)闃悠分睆教?xì)，無法有效打磨），利用重復(fù)激發(fā)試樣起到類似的作用就可以解決問題。

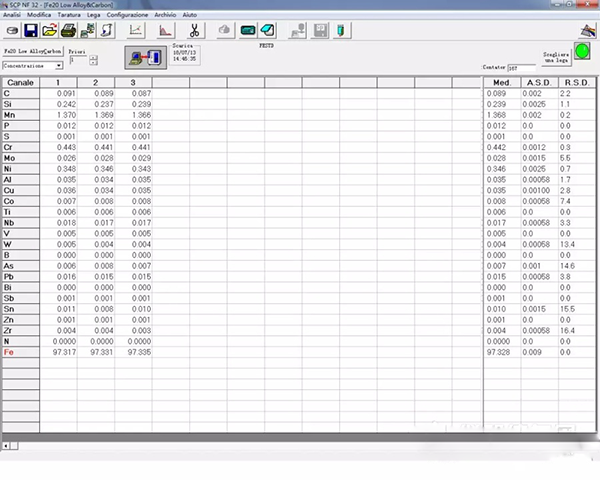

這樣在4次激發(fā)同一位置之后，數(shù)據(jù)開始逐漸穩(wěn)定。我們最終采用了第5-7次激發(fā)的數(shù)據(jù)作為細(xì)棒的檢測結(jié)果。結(jié)果如下圖所示

?

通過我們對這三根粗細(xì)不同的棒材進(jìn)行檢測的結(jié)果，我想大家對棒材檢測的方式有了新的了解。

所以，當(dāng)有些棒材你覺得檢測結(jié)果不滿意時(shí)，我們要檢查下檢測方法是否恰當(dāng)，因?yàn)橛袝r(shí)候并不是分析儀器的故障，而是有可能是我們的檢測方式并不恰當(dāng)。我們作為一家專業(yè)生產(chǎn)直讀光譜儀、光譜分析儀的廠家也是憑借多年的經(jīng)驗(yàn)總結(jié)出來的這些要點(diǎn)，希望能對大家有所幫助。最后我們再給大家一個(gè)檢測小竅門：

看直徑：直徑大的打端面，直徑小的打側(cè)面

看強(qiáng)度：能打磨的就打磨，不能打磨多激發(fā)

了解更多直讀光譜儀知識，可以關(guān)注我們的公眾號：創(chuàng)想儀器，或者點(diǎn)擊m.claimthisbird.com可以了解更多哦。?

?
